用途：

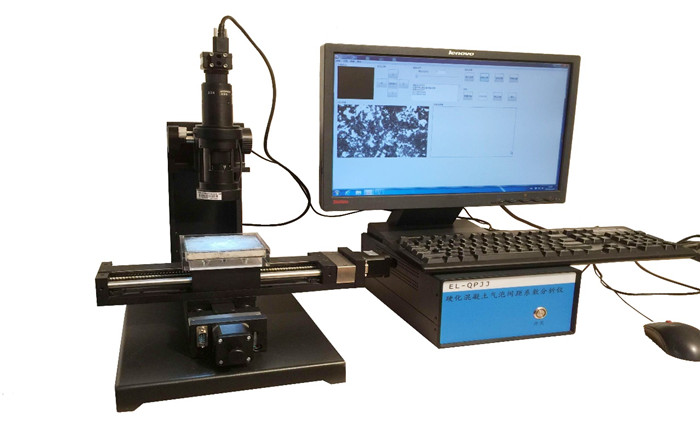

  硬化混凝土氣泡間距系數分析測定儀(又稱氣孔結構分析儀)是在混凝土測試標準規定的測試方法基礎上融合了一套攝像機自動掃描系統，同時利用圖像軟件分析計算，可測得含氣量，氣泡間距系數，孔徑范圍和相應的氣泡頻率等氣泡能參數。

       適用于研究混凝土引氣劑對混凝土氣泡特征參數的影響、氣泡特征參數與材料配比的關系以及氣泡間距系數與抗凍耐久性指標的關系的研究等

執行標準：

 ◆《水工混凝土試驗規程》SL352-2006

   ◆《鐵路混凝土結構耐久性設計規程》TB1005-2010

   ◆《水運工程混凝土試驗規程》 JTJ270-98

   ◆《鐵路混凝土》TB/T3275-2011

產品特點：

   硬化混凝土氣泡間距系數分析儀，采用直線法，分別測試硬化混凝土的氣泡的各項參數。氣泡間距的工作性能強，軟件界面友好，操作簡捷，測試精度高，深受國內科研單位的歡迎。

技術參數：

◆采集方式：數字工業相機

◆工業相機通訊方式：USB

◆上下位機通訊方式：USB

◆顯微鏡分辨率： ≤2μm

◆顯微鏡放大倍數：100～200倍

◆顯微鏡照明：聚光型

◆活動底座： ≤2μm

◆弦長測試范圍：<0.5mm弦長

◆測試工作時間：約5分鐘

試驗操作：

1、  從截面100mm*100mm的試件下鋸下20mm的一段，洗刷干凈。

2、  在100mm*100mm觀測面分別采用400號和800號金剛砂仔細研磨。每次研磨后應洗刷干凈，再驚醒下次研磨。

3、  洗刷干凈后，在105℃±5℃的烘箱烘干。

4、  用寬頭黑色油性記號筆涂黑試件觀測面涂黑，直至看不出試件本身的顏色。

5、  用粒徑小于10um的白色碳酸鈣粉末填充氣泡，在用刀片出去表面多余分哦。

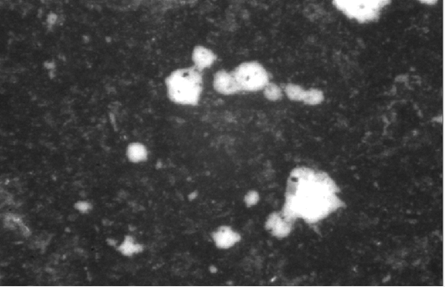

6、  置于攝像頭下查看，當合適的光源低入射角照射在觀測面上，觀測到表面氣泡界面和骨料孔隙外，基本是平的，氣泡邊緣清晰，即可認為該觀測截面已加工合適。

主要產品配置：

◆計算機主機：1臺

◆彩色顯示器：1臺

◆數字工業相機：1套

◆顯微鏡測試平臺：1組

◆氣泡分析軟件：1套

◆說明書及保修卡：1份

◆預磨機  1臺（客戶選配）

◆拋光機  1臺（客戶選配）
